Para representar a relação lógica/hierárquica os gráficos mais adequados são:

• Lista estruturada: esta forma é a mais comum. Nela, os termos mais específicos são indicados pela endentação

Exemplo 1:

Bebida
     Bebida hídrica
          Bebida hídrica natural
               Água potável
               Água mineral
          Bebida hídrica artificial
     Bebida estimulante
     Bebida láctea

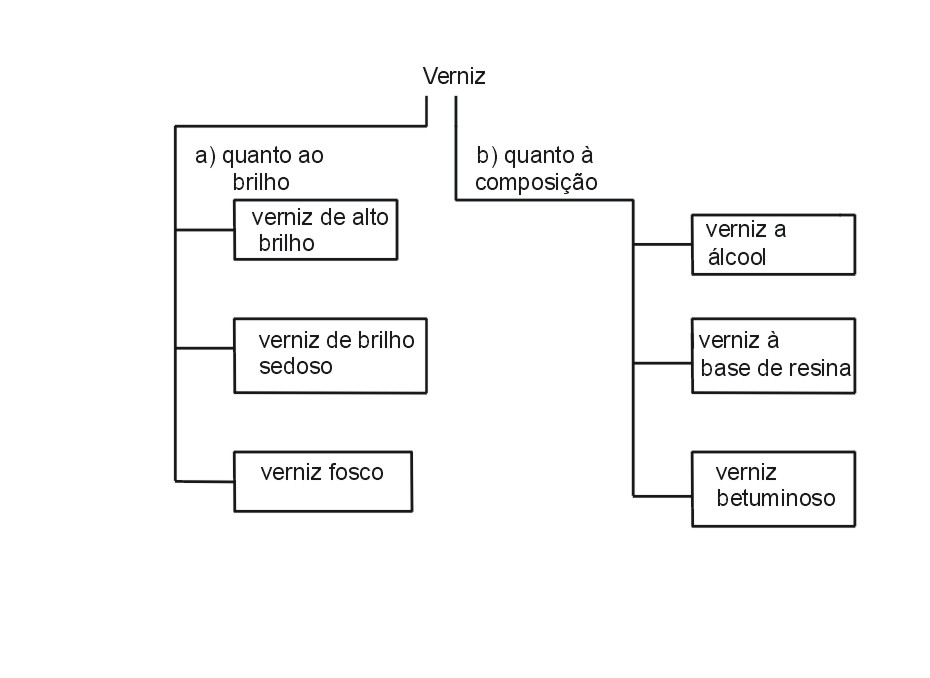

Exemplo 2: com característica de divisão

verniz
(segundo o brilho)
verniz de alto brilho
verniz de brilho sedoso
verniz fosco
(segundo a composição)
verniz a álcool
verniz à base de resina
verniz betuminoso

Exemplo 3: com poliierarquia

Elemento de alvenaria
     tijolo
          tijolo cerâmico
          tijolo de vidro
          tijolo refratário
     bloco
          bloco de concreto
               bloco vazado de concreto
          bloco cerâmico
          bloco sílico-calcáreo
     elementos vazados
          bloco vazado de concreto

• Gráfico em árvore : neste esquema, as linhas oblíquas ligam os conceitos superordenados ao subordinados, ficando aqueles no plano superior e estes no plano inferior. Há vários modelos como nos exemplos citados adiante

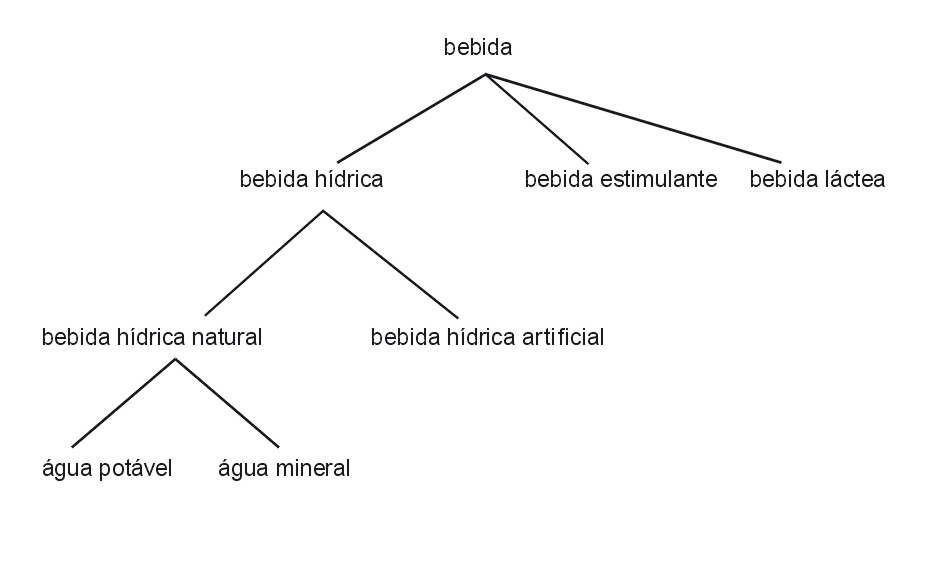

Modelo 1: simples

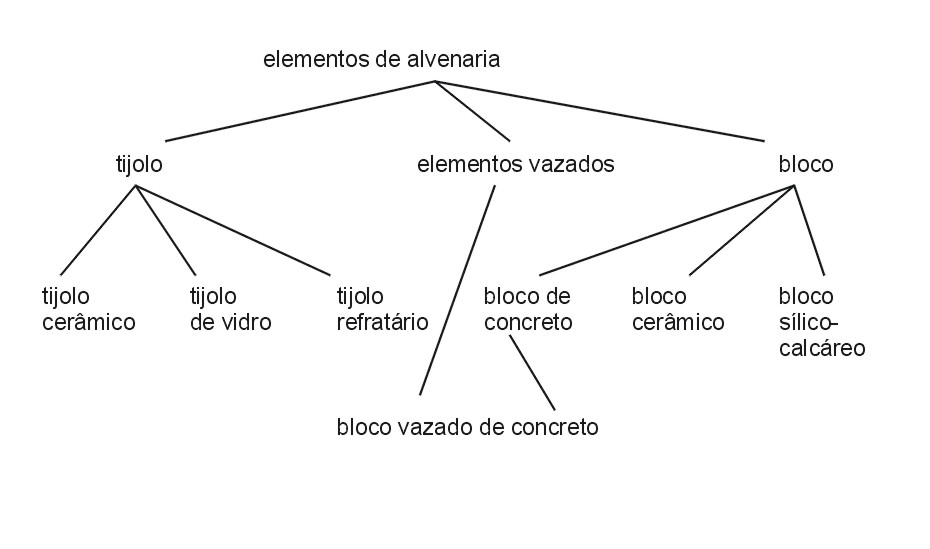

Modelo 2: com poliierarquia

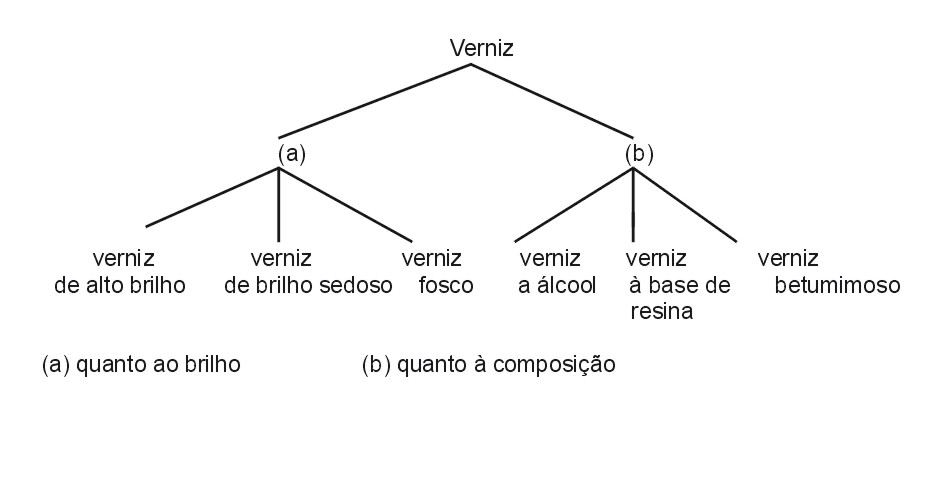

Modelo 3: com característica de divisão

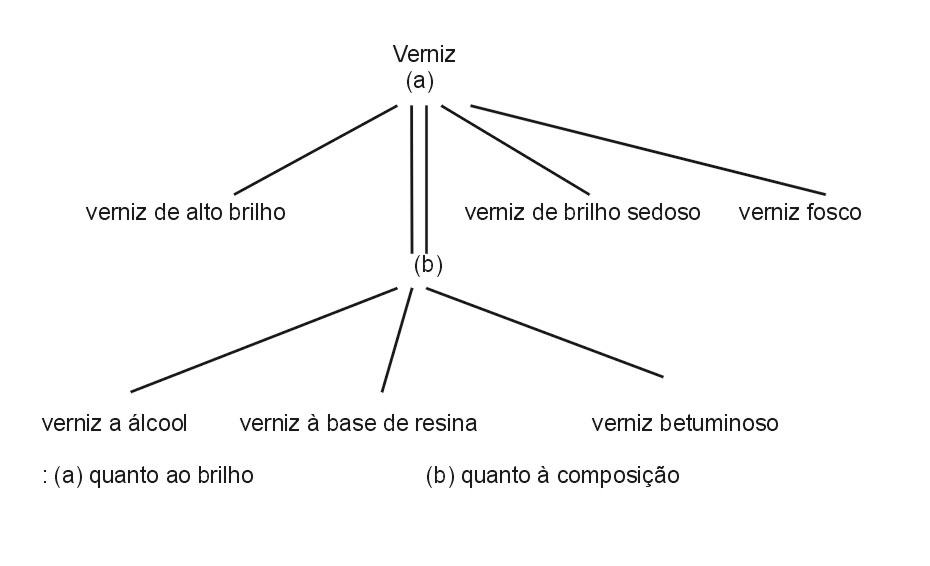

Modelo 4: com característica de divisão

Modelo 5: com característica de divisão



Observação: A poliierarquia fica evidente no modelo 2 ('bloco vazado de concreto'); nos outros diagramas isto não é facilmente percebido

Observação: Na parte alfabética dos tesauros a hierarquia é indicada pelos códigos TG e TE antecedendo, respectivamente, os termos genéricos e os específicos

Para representar a relação partitiva empregam-se:

• Lista estruturada, evidenciando as partes pela endentação e indicando-se entre parênteses que se trata de relação partitiva

Exmplo:

verniz
(elementos constituintes)
veículo
resina
aditivo

A característica de divisão, indicada entre parênteses, deixa evidente que se trata de relação partitiva pelo tipo de vocabulário utilizado: elemento, componente, e assemelhados.

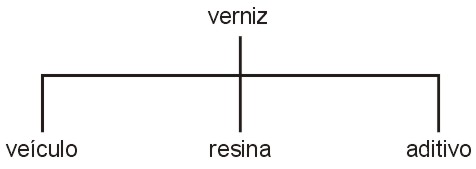

• Gráfico em chave. As ligações se dão em linhas verticais para ligar o todo a suas partes e estas são ligadas por linha horizontal

Exemplo:

bservação: Na parte alfabética dos tesauros a relação partitiva é indic pelos códigos TGP e TEP antecedendo, respectivamente, os termos que indicam o todo e as partes

A relação associativa é indicada por uma seta bidirecionada. Exempio:

Observação: Na parte alfabética dos tesauros esta relação é indicada pelo código TA antecedendo o termo.

Combinação de gráficos

Um conceito pode ser analisado tanto no plano lógico como no plano ontológico, ou seja, pode estar numa relação genérico-específica e também numa relação partitiva.

Exemplo:

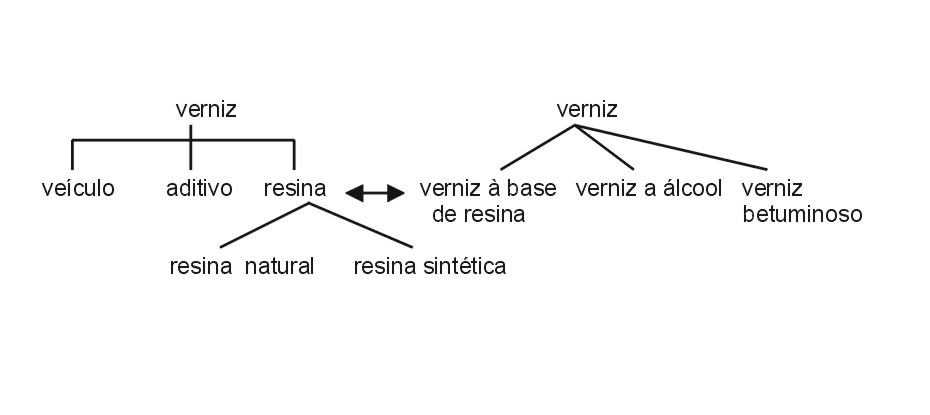

O conjunto à esquerda mostra os componentes (relação partitiva) do 'verniz'. 'Resina', no entanto, apresenta dois conceitos subordinados logicamente. O conjunto à direita mostra os conceitos subordinados logicamente a 'verniz'.

Se os conjuntos assim interligados forem muito grandes pode ser mais prático apresentá-los em separado

Observação geral:Cada Faceta pode se constituir num gráfico, desde que a quantidade de termos possa ser disposta numa única folha. Caso contrário, pode-se adotar as classes imediatamente inferiores como critério para apresentação dos gráficos. Por exemplo, seja a Faceta Couros e Peles. Ela contém tantos termos que o mais prático seria apresentar em separado o gráfico para Peles e o gráfico para Couros.

Os termos que guardam uma relação associativa - em geral, ligando termos de diferentes facetas, devem ser acompanhados da indicação da Faceta em que se encontram. Por exemplo, na área de Alimentos, sejam as Facetas: Alimentos in natura (Faceta 1) e Alimentos processados (Faceta 2), a relação poderia ser estabelecida da seguinte forma:

Alimentos in natura (Faceta 1)
Cereal
     Aveia
     Trigo
.....

Raiz
     Mandioca <-----> Farinha de Mandioca (Faceta 2)
